극저온 배관 단열은 일반 보온 공사와 근본적으로 다릅니다. 목적이 '열이 빠져나가지 않도록'이 아니라 '외부의 열이 유입되지 않도록' 차단하는 것이기 때문입니다. LNG, 액체질소, 액체산소 등 극저온 유체를 다루는 현장에서 잘못된 단열 소재를 선택하면 기화 손실, 에너지 낭비, 결로로 인한 배관 부식이 발생합니다.
극저온 배관 단열의 핵심 원리
극저온 배관은 주변 공기(약 20℃~40℃)와 온도 차가 200℃ 이상 납니다. 이 온도 차이가 클수록 외부 열이 배관으로 빠르게 유입되어 유체가 기화됩니다. 따라서 단열재 선택의 핵심은 ① 열전도율(λ값)이 가장 낮은 소재 선택 ② 수분 흡수율이 낮아 결로가 발생해도 성능 유지 ③ 저온에서도 소재 물성 유지(수축·균열 없음)입니다.
주요 극저온 단열재 종류
| PIR 우레탄배관재 | 사용 온도 -196℃까지, 열전도율 0.022 W/mK, 가장 범용 |

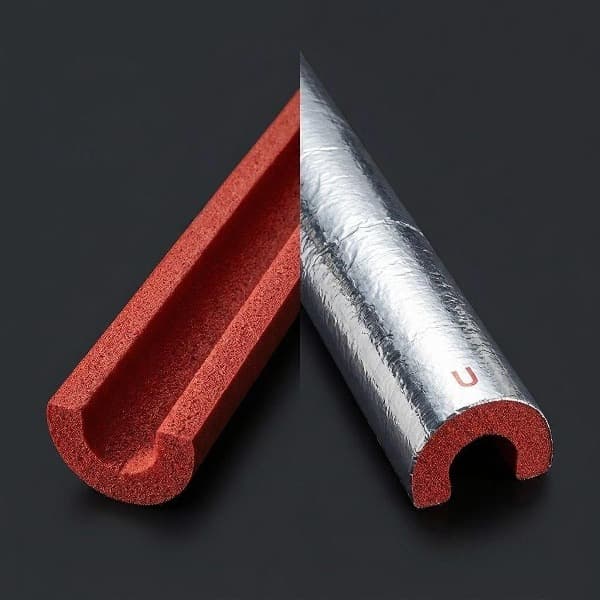

| PIS폼 배관보온재 | LNG 특화, 극저온 치수 안정성 우수, 선박·플랜트 |
| 에어로젤 펠트 | 열전도율 0.015 W/mK(최저), 얇은 두께, 공간 협소 시 |
| 발포 유리(폼글라스) | 수분 흡수 제로, 압축 강도 높음, 지하 매설 배관 |
| 진공 단열재(VIP) | 초고성능, 우주·특수 산업용, 가격 매우 높음 |
PIR 우레탄배관재 — 극저온 현장 표준
극저온 현장에서 가장 많이 사용하는 소재입니다. LNG 수입 터미널, 도시가스 공급 배관, 병원 액체질소 공급 시스템 등에 폭넓게 적용됩니다.
- 적용 온도: -196℃ ~ +120℃
- 열전도율: 약 0.022 W/mK (상온 기준, 저온에서는 더 낮아짐)
- 독립기포 구조 — 수분 흡수율 낮음, 결로 발생 시 성능 저하 최소화
- 적용 구경: 15A ~ 500A
- 두께: 25T ~ 120T (단열 요구 기준에 따라 선택)
- 외피: AL 피복, PVC 피복, 은박 피복 (결로 방지 외피 선택 중요)
에어로젤 — 공간 제약 극저온 배관의 해법
플랜트·조선·반도체 공정처럼 배관이 밀집되어 두꺼운 보온재를 적용하기 어려운 환경에서 에어로젤이 주목받습니다.
- 열전도율 0.015 W/mK — 시중 상용 단열재 중 최저
- 같은 단열 성능을 PIR 대비 절반 두께로 달성 가능
- 적용 온도: -200℃ ~ 650℃ (극저온·고온 모두 대응)
- 수분 흡수율 낮음 — 결로 환경에서도 성능 안정적
- 유연성 우수 — 밸브·엘보 등 복잡한 형상에도 시공 가능
결로 방지 — 극저온 단열에서 가장 중요한 설계
극저온 배관 보온에서 결로 방지는 선택이 아닌 필수입니다. 배관 표면 온도가 영하이기 때문에 공기 중 수분이 보온재에 침투하면 얼어붙어 단열 성능이 급격히 저하되고 배관이 부식됩니다.
- 방습층(Vapor Barrier) 필수 적용 — 외피 내부로 수분 유입 차단
- 조인트 이음부 완전 밀봉 — 테이프·실런트로 틈새 없이 마감
- 외피 선택: PVC·AL 피복보다 수분 차단성 높은 복합 외피 권장
- 지하 매설 시: 발포 유리(폼글라스) 또는 방습 외장재 적용
- 정기 점검: 외피 손상·박리 여부 6개월 주기로 확인
극저온 단열재 선택 가이드
| LNG 배관 (-162℃) | PIR 우레탄배관재 + 방습 외피, 또는 PIS폼 |
| 액체질소 배관 (-196℃) | PIR 우레탄배관재, 에어로젤 (공간 협소 시) |
| 공간 협소 배관 | 에어로젤 — 최소 두께로 최고 성능 |
| 지하 매설 배관 | 발포 유리(폼글라스) — 압축 강도·방수 최우선 |
| 선박·해양 플랜트 | PIS폼, 에어로젤 — 경량화·내진동 고려 |
⚠️극저온 배관 단열은 소재 선택만큼 시공 방법과 방습 처리가 중요합니다. 잘못된 시공으로 인한 결로·동결 문제는 배관 손상으로 이어질 수 있습니다. 현장 조건을 알려주시면 최적 단열 솔루션을 안내드립니다. 기술 상담: 010-4266-9745
