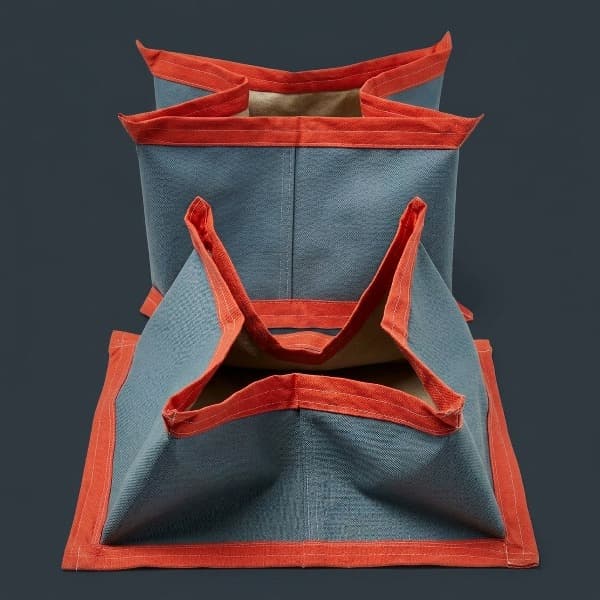

배관이나 덕트는 온도 변화에 따라 팽창·수축합니다. 이 움직임을 흡수하지 못하면 접속부가 파손되거나 기밀이 무너집니다. 고온캔바스(플렉시블 이음재)는 바로 이 열팽창을 흡수하면서 기밀성을 유지하는 내열 직물 이음 부품입니다. '캔바스 이음', '플렉시블 조인트', '신축 캔바스'라고도 불립니다.
고온캔바스가 필요한 이유
- 열팽창 흡수 — 금속 덕트는 100℃당 약 1.2mm/m 팽창, 직결 시 파손 위험
- 진동 차단 — 팬·블로어·펌프의 진동이 덕트·배관으로 전달되는 것을 차단
- 소음 저감 — 진동 차단과 함께 소음 전파 감소
- 기밀 유지 — 팽창·수축 상황에서도 유체·가스 누설 차단
- 설치 오차 흡수 — 시공 오차로 인한 축 어긋남 보완
소재별 고온캔바스 종류
1. 실리콘코팅 캔바스
- 사용 온도: -60℃ ~ +300℃ (순간 450℃)
- 유리섬유 기재에 실리콘 고무 코팅
- 유연성·방수성 우수, 옥외 설치 가능
- 오일·스팀 접촉 환경에 강함
- 색상: 적색·회색·흰색 계열
- 가장 범용적인 고온캔바스 — 산업 현장 표준 소재
- 용도: 산업용 덕트 신축 이음, 공조 시스템, 소각로 연도 이음
2. 테프론코팅 캔바스 (PTFE)
- 사용 온도: -70℃ ~ +260℃
- 유리섬유 기재에 PTFE(테프론) 코팅
- 내화학성 최고 — 산·알칼리·용제 접촉 환경
- 비점착성 — 분진·이물질 부착 없음
- 식품·제약·화학 공장 배관 연결부에 적합
- 색상: 흰색·갈색
- 용도: 화학 약품 덕트, 소각 배기 라인, 식품 처리 시설 연결부
3. 실리카 캔바스
- 사용 온도: 상온 ~ +1000℃ (순간 1200℃)
- 고순도 SiO₂(이산화규소) 섬유 직조
- 코팅 없이도 1000℃ 이상 견디는 순수 무기질
- 유연성 있어 복잡한 형상에도 시공 가능
- 내산성 우수
- 색상: 흰색·황백색
- 용도: 소각로·용광로·열처리로 연도 이음, 1000℃급 덕트 신축부
4. 케블라(아라미드) 캔바스
- 사용 온도: 상온 ~ +450℃ (순간 600℃)
- 아라미드 섬유(Kevlar®) 기반 고강도 내열 직물
- 인장 강도 극우수 — 동급 소재 중 가장 강함
- 내마모·내절단성 우수
- 고진동·고압 환경에서 찢김 위험 최소화
- 색상: 황금색(고유 색상)
- 용도: 고압·고진동 덕트 이음, 고마모 환경 신축 조인트, 발전소 연도
5. 세라믹화이바 캔바스
- 사용 온도: 상온 ~ +1260℃
- 세라믹(Al₂O₃ + SiO₂) 섬유 직조
- 실리카 캔바스보다 더 높은 온도 대응
- 내열 충격성 우수 — 급냉·급열 반복 환경
- 색상: 흰색
- 용도: 1000℃ 이상 초고온 소각로·용광로·석유화학 플랜트 연도 이음
소재별 한눈에 비교
| 실리콘코팅 | 최대 300℃ / 방수·유연 / 범용 산업 덕트 — 가장 일반적 |
| 테프론(PTFE) | 최대 260℃ / 내화학성 최고 / 화학·식품·제약 라인 |
| 실리카 | 최대 1000℃ / 순수 무기질 / 소각로·열처리로 |
| 케블라(아라미드) | 최대 450℃ / 고강도·내마모 / 고압·고진동 환경 |
| 세라믹화이바 | 최대 1260℃ / 초고온 / 용광로·석유화학 플랜트 |
설치 구조 — 플랜지 접합 방식
고온캔바스는 덕트 또는 배관 양단 플랜지 사이에 끼워 볼트로 체결합니다. 캔바스 폭(유효 신축 길이)은 설비의 예상 팽창량과 진동 진폭에 따라 결정하며, 일반적으로 50mm~200mm 사이에서 설계합니다. 고온 환경에서는 내열 가스켓과 함께 사용하면 기밀성이 더욱 향상됩니다.
선택 기준 요약
- 일반 산업 덕트, 공조, 스팀 라인 (300℃ 이하) → 실리콘코팅 캔바스
- 화학약품·산·알칼리 접촉 배관 → 테프론(PTFE) 캔바스
- 1000℃ 이하 소각로·열처리로 연도 → 실리카 캔바스
- 고압·고진동·고마모 환경 → 케블라(아라미드) 캔바스
- 1000℃ 이상 초고온 → 세라믹화이바 캔바스
- 실외 설치·우수 노출 → 실리콘코팅 (방수 우수)
✅사용 온도, 덕트 크기(폭×높이 또는 직경), 유체 종류, 설치 환경(실내/실외)을 알려주시면 적합한 캔바스 소재와 폭을 바로 안내드립니다. 기술 상담: 010-4266-9745
