카본 소재 단열재 완전 가이드 — 탄소섬유·흑연·카본폼 특성과 적용 분야

카본(탄소) 소재는 고온·경량·고강도 세 가지를 동시에 요구하는 환경에서 독보적인 성능을 발휘합니다. 우주항공에서 시작된 기술이 산업용 고온 단열재, 전기로, 반도체 공정, 수소 에너지 설비로 빠르게 확산되고 있습니다. 카본 계열 단열 소재의 종류와 특성을 정리합니다.

카본 단열 소재의 공통 특성

• 극고온 내열성 — 불활성 가스·진공 분위기에서 2000℃ 이상 사용 가능
• 경량 — 같은 크기 세라믹 단열재 대비 40~60% 가벼움
• 열팽창 계수 극히 낮음 — 급냉·급열 반복 환경에서 치수 안정
• 전기전도성 — 접지·대전방지 필요 환경에 활용 가능
• 산화 주의 — 대기 중 400~500℃ 이상에서 산화 시작, 불활성 분위기 또는 코팅 처리 필요

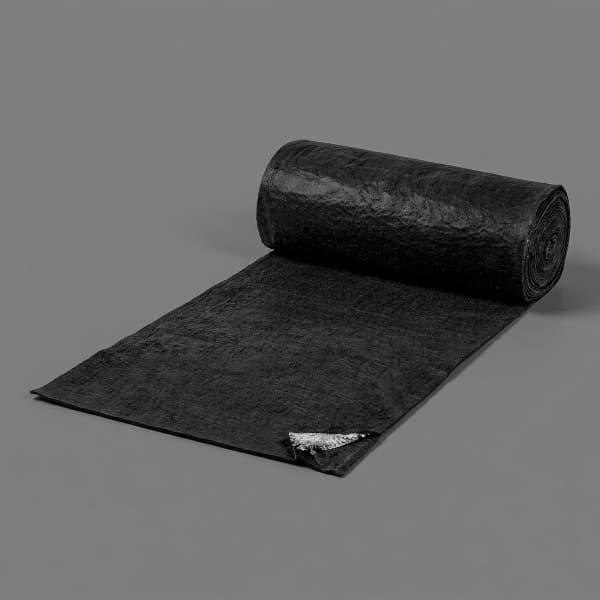

1. 탄소섬유 단열재 (Carbon Fiber Insulation)

탄소섬유(Carbon Fiber)를 펠트·블랭킷·보드 형태로 성형한 단열재입니다. 진공로, 소결로, 수소 환원로 등 산업용 고온 열처리 설비의 내열 단열에 가장 많이 사용됩니다.

• 사용 온도: 최대 2000℃ (진공·불활성 가스 분위기)
• 열전도율: 0.1~0.5 W/mK (고온에서도 낮은 수준 유지)
• 밀도: 0.08~0.20 g/cm³ — 세라크울보다 훨씬 가벼움
• 형태: 펠트(Felt), 보드(Board), 롤(Roll), 성형품
• 화학 저항성 우수 — 대부분의 산·알칼리에 강함 (단, 강산화제 제외)
• 주요 용도: 진공로·소결로·탄화로 내열 단열, 반도체 에피택시 장비, 수소 환원로

2. 흑연 보드·블록 (Graphite Board / Block)

흑연(Graphite)은 탄소의 결정 형태로, 높은 열전도율과 윤활성을 동시에 갖습니다. 단열재보다는 고온 구조재·방열재로 주로 사용되지만, 경우에 따라 고온 설비 내 내열 부품으로 단열 역할을 겸합니다.

• 사용 온도: 최대 3000℃ (진공·불활성 분위기)
• 열전도율: 높음 (100~400 W/mK) — 단열보다 방열·균열(균일 열분산) 목적
• 기계적 강도 우수 — 압축·굴곡 강도 높음
• 자기 윤활성 — 고온 슬라이딩 부품에 적합
• 형태: 보드, 블록, 로드, 발포 흑연(팽창 흑연)
• 주요 용도: 전기로 전극, 고온 지그·치구, 발포 흑연 가스켓, 고온 밀봉재

3. 카본폼 (Carbon Foam)

탄소를 발포(foam) 구조로 성형한 소재로, 다공성 구조 덕분에 낮은 밀도에서 우수한 단열 성능을 발휘합니다. 탄소섬유 펠트보다 구조적 강도가 높아 형상 가공이 쉽습니다.

• 사용 온도: 최대 1800℃ (불활성 분위기)
• 열전도율: 0.05~0.20 W/mK — 탄소 소재 중 단열 성능 우수
• 밀도: 0.03~0.50 g/cm³ (선택 가능)
• 기계적 강도: 탄소섬유 펠트보다 높음, CNC 가공 가능
• 형태: 블록·판재·맞춤 성형
• 주요 용도: 항공우주 고온 단열 구조재, 연료전지 분리판, 고온 배터리 열관리

4. 카본코팅크로스 (Carbon Coated Fabric)

유리섬유 기재에 카본(흑연) 성분을 코팅한 내열 직물로, 전기전도성과 대전방지 특성이 필요한 환경에서 단열 커버 외피 소재로 사용됩니다.

• 사용 온도: 상온 ~ 500℃
• 대전방지(정전기 방지) — 폭발 위험 환경, 클린룸 주변 배관 커버
• 전기전도성 — EMI(전자파 차폐) 목적으로도 활용
• 고온 내열성과 전도성 겸비 — 특수 단열자켓 외피
• 검정색 외관
• 주요 용도: 대전방지 덕트 커버, 특수 단열자켓 외피, 고온 전기 절연 차폐재

5. C/C 복합재 (Carbon-Carbon Composite)

탄소섬유를 탄소 매트릭스에 함침·소결한 고성능 복합소재입니다. 단열보다는 초고온 구조재로 사용되지만, 열차폐판·노즐 등 단열 구조 부품으로도 적용됩니다.

• 사용 온도: 최대 3000℃ (진공·불활성 분위기)
• 비강도 최고 수준 — 철의 4~5배 강도, 밀도는 1/5
• 열팽창 계수 극히 낮음 — 급격한 온도 변화에 무결성 유지
• 주요 용도: 로켓 노즐, 우주왕복선 열차폐 타일, 고온 브레이크 디스크, 반도체 확산로 부품

카본 단열 소재 종합 비교

산화 방지 — 카본 소재 사용 시 핵심 주의사항

카본 소재는 대기 중 400~500℃ 이상에서 산소와 반응하여 산화(연소)됩니다. 고온 환경에서 사용할 때는 반드시 아래 조건 중 하나를 충족해야 합니다.

• 진공 환경 — 산소 차단으로 산화 방지
• 불활성 가스 분위기 (질소·아르곤) — 산소 농도 제어
• 산화 방지 코팅 처리 — SiC 코팅 등으로 대기 중 고온 사용 가능
• 카본코팅크로스처럼 500℃ 이하에서 사용하는 경우 대기 중 사용 가능
